Исследовательский нейтронный реактор ИР-8

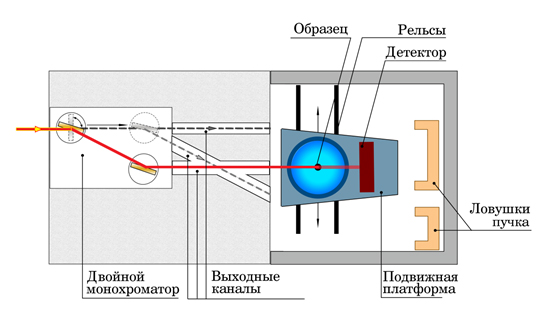

Станция нейтронной томографии ДРАКОН




Станция размещена на восьмом горизонтальном экспериментальном канале (ГЭК 8) реактора ИР-8. Источником нейтронов является активная зона реактора.



Станция предназначена для проведения диагностики внутреннего строения габаритных объектов методами нейтронной радиографии и томографии.



Станция создана в НИЦ "Курчатовский институт".







1. Экспериментальные методики



1.1. Метод нейтронной радиографии

Метод основан на регистрации теневых проекций объекта, просвечиваемого нейтронным пучком. Контраст изображения обусловлен вариациями плотности и/или химического состава, и может быть усилен за счёт изменения длины волны нейтронного излучения.



1.2. Метод нейтронной томографии

Данный метод заключается в восстановлении трёхмерного распределения нейтронооптической плотности по объекту путём математической обработки совокупности оцифрованных теневых проекций, полученных при различных угловых положениях объекта.



Главная особенность станции ДРАКОН - формирование контраста с помощью монохроматического нейтронного излучения с изменяемой длиной волны.



2. Образцы



Объекты с неоднородными включениями (минимальный размер включений 0.2 мм для образца толщиной не более 20 мм). Толщина образца зависит от элементного состава материала. Масса образца - не более 100 кг.

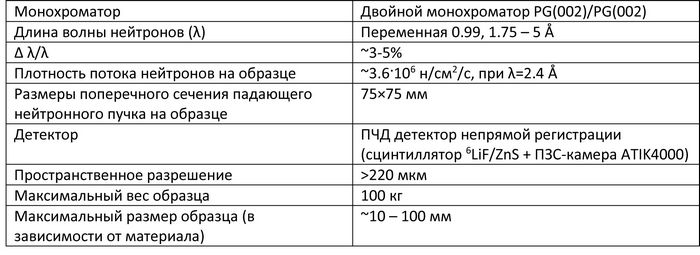

3. Основные параметры станции
